（VRPinea2023年12月1日訊）全網獨家拆解雷鳥Air 2、X2，ARknovv A1！這里向本次AR眼鏡硬件拆解選題的“贊助商”雷鳥創新、致敬未知表示感謝，不辭辛苦為VRPinea寄來了自家產品的拆解件。

此外，小P先打個小小補丁，本次選題核心討論的是硬件方案，而不是針對任何一款眼鏡。本期文章將主要聚焦于AR眼鏡硬件方案中的光學模組，某種程度上來說，這也是AR眼鏡最為關鍵的硬件部位。

（“這題很重要”）

雷鳥最新款智能投屏眼鏡雷鳥Air 2采用的就是BirdBath偏振方案，其核心光學組件，就是索尼0.55英寸MicroOLED顯示屏+BB模組。

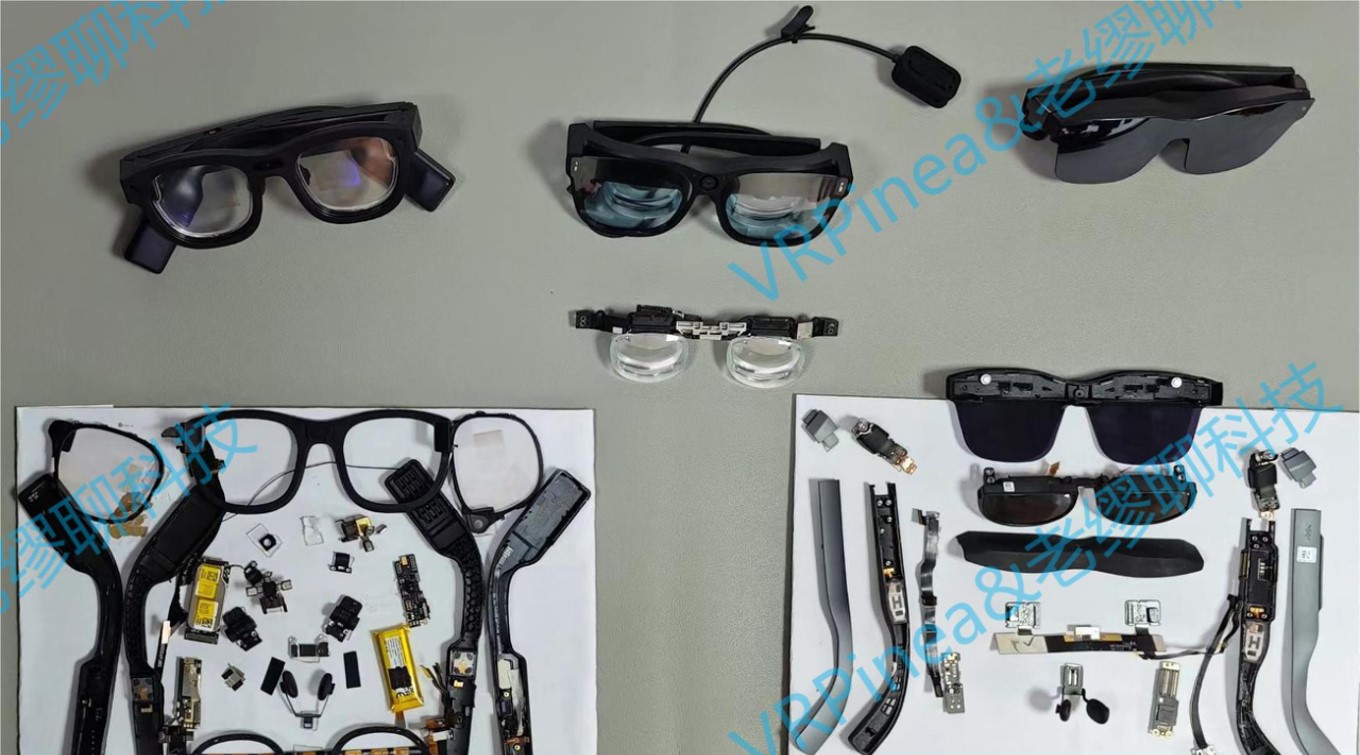

（雷鳥Air 2拆解件一覽）

BB模組的成像原理，簡單來說就是：通過屏幕的半球形透鏡，將畫面放大、變焦，經過近眼面板背面（偏振分束器）的反射，將其投到前部的鏡片（曲面鏡）；再通過雙層的四分之一波片，讓整個畫面實現90°的旋轉，然后畫面被反射回來，二度經過偏振分束器，最后投入人眼。

在這一過程中，由于畫面經過兩次反射，整體亮度的損失會高達75%-80%。所以哪怕是出屏亮度（屏幕本身亮度）很高，最后的入眼亮度可能也就只有500-600nits。

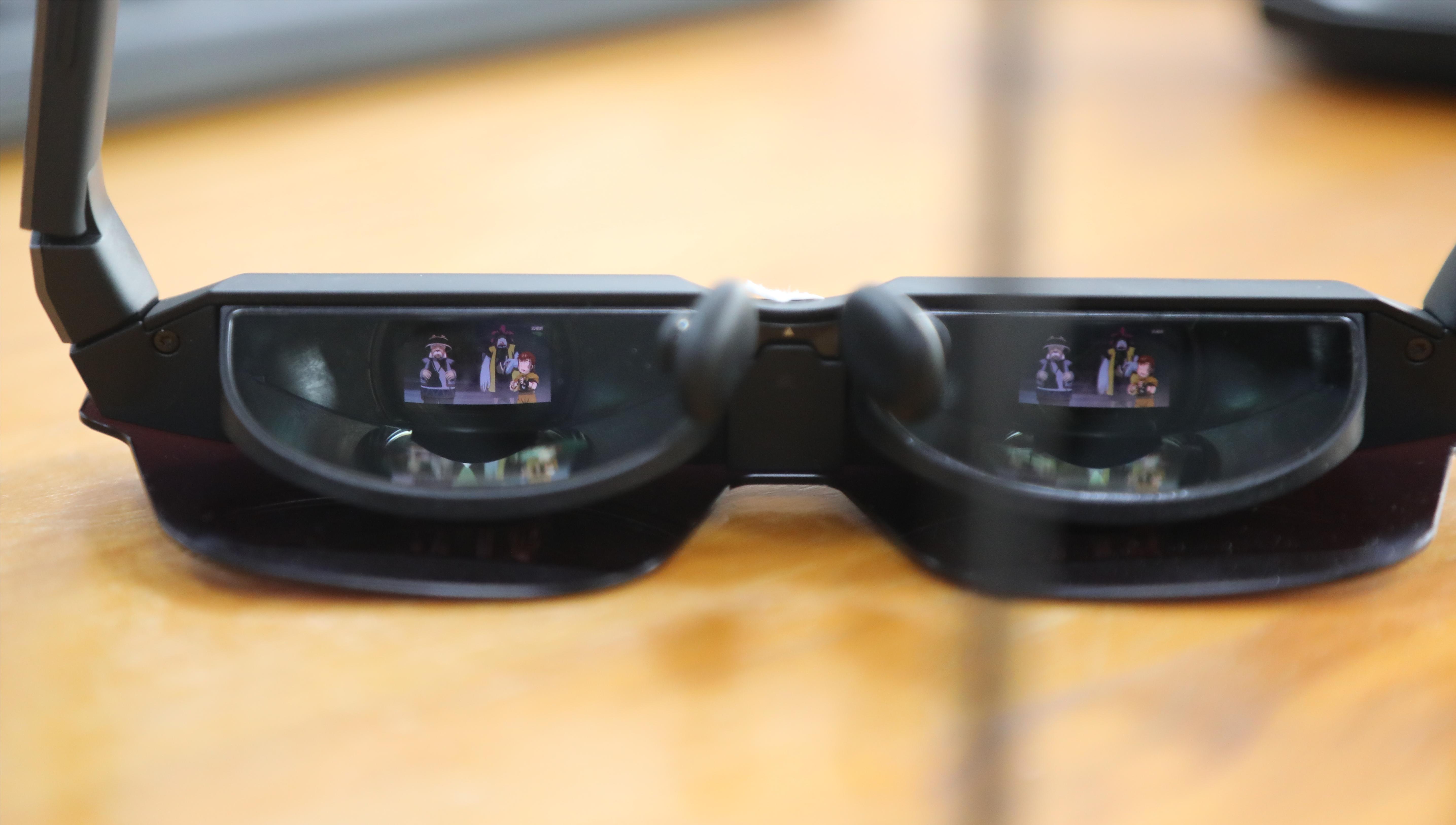

（雷鳥Air 2屏幕畫面實拍）

所以目前來看，BB投屏眼鏡的賽道，今后無非是在已有路徑的基礎上不斷調優。如光學結構中的鏡片、反射膜等進一步優化，減少畫面亮度損耗。但大概率不會出現什么重大突破了，它的天花板基本已經到了。

（BB模組分解效果圖）

雷鳥旗下的消費級真AR眼鏡雷鳥X2，采用的是雙目異顯全彩衍射光波導+MicroLED的光學方案，雷鳥自研了0.7cc全彩MicroLED光機。

（雷鳥自研0.7cc全彩MicroLED光引擎效果圖）

從三塊RGB單色的MicroLED屏幕發出的光線，通過光機的放大，可以讓三種單色的點位合一，從而實現全彩顯示畫面。全彩真AR最難的就是這一點，三種顏色的像素點，其實是非常小的，需要微米級的對準，一旦對不準，就會有色差。

通過這個光機出來的畫面，會經過兩個鏡片上的波導片。從一個鏡片上角位置的波導片射入，實現一維擴瞳，然后經過另一個波導片實現二維擴瞳，畫面投入人眼，實現顯像。

（雷鳥X2拆解件一覽）

這套真AR眼鏡方案，未來的可能性是非常大的。光機更小，像素密度更大，實現1080P乃至2K、4K級別的畫面；還有二維擴瞳的光波導，做得更小，讓顯像區域的面積更大等。都能進一步升級畫面質量，從而提升用戶體驗。真AR眼鏡的天花板極高，未來進步空間是巨大無比的。

上面提到的兩種方案，都是單一對應性的，也就是說：BirdBath偏振方案——智能投屏，光波導方案——真AR。但其實現在也有中間態的產品硬件方案，可以兼顧兩個方向。

它就是由前錘子科技合伙人吳德周，創建的AR品牌ARknovv推出的ARknovv A1，兼具智能投屏和真AR功能。ARknovv A1采用耐德佳自由曲面光機4.0（鉆石Pro系列）+Micro-OLED的光學方案。

這里做一則小預告，ARknovv A1的評測視頻/文章，將于下周五準點發布。目前VRPinea團隊正在反復評測中，總編輯老繆目前的基本結論是：ARknovv A1是目前接近于C端用戶使用的真AR眼鏡。

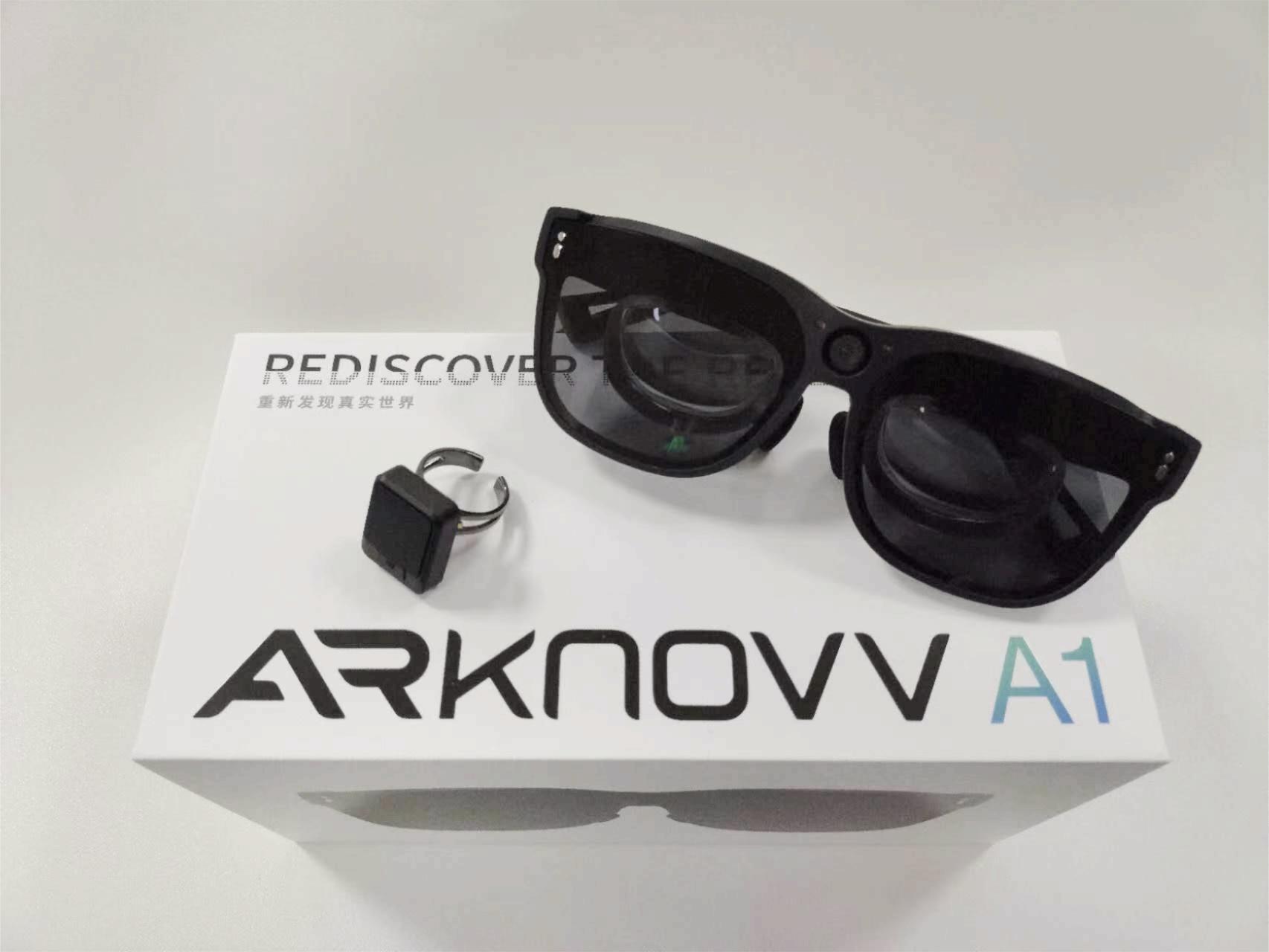

（ARknovv A1開箱）

ARknovv A1的核心光學結構，是Micro-OLED屏幕+自由曲面的光學透鏡。自由曲面在外形上可能跟BB方案有所類似，但BB方案經過了兩次光線反射的損耗，而自由曲面的兩次反射中，有一次沒有光能損失。所以相較BB方案，自由曲面能夠實現更高的入眼亮度，同樣一塊Micro-OLED屏幕，自由曲面的光損只有30%-40%，入眼亮度一般能達到1000nits左右。

相比于還在快速進步的MicroLED，Micro-OLED的成熟度已經很高了。像ARknovv A1采用的耐德佳自由曲面光機4.0，都4.0了，無疑是很成熟的方案了。但成熟，并不意味著解決了核心問題，鏡片還是很厚、算力需要外接設備等等。

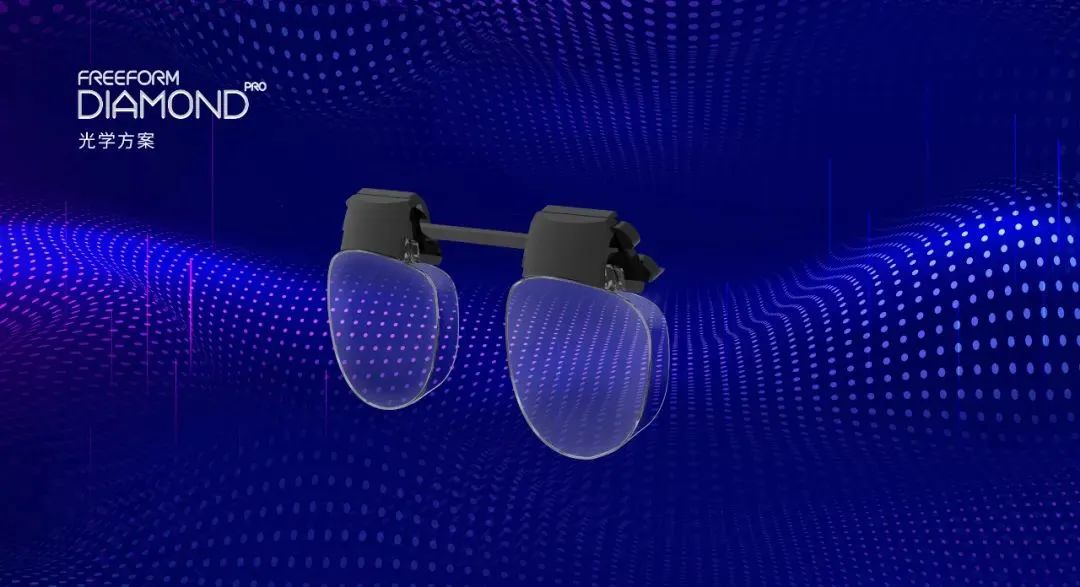

（耐德佳自由曲面鉆石Pro光學解決方案）

當然，除了以上這三種AR光學硬件方案外，還有像奇點臨近的LCoS+陣列光波導方案，光粒科技、李未可等的單色MicroLED+光波導方案。

總結一下這三種主流AR方案的優劣，從使用場景來說，BB方案雖然現在存在厚度大、亮度損耗高等問題，但它就是現階段最適合用來觀影的投屏眼鏡。

（雷鳥Air 2宣傳畫面）

像雷鳥X2這一類MicroLED+光波導的真AR方案，現階段僅僅是第一款產品，等到未來光機做的更小，畫質能夠做的更好，它的天花板是極高的。但同時，向上的階梯也是極難的，需要整個產業鏈共同努力，需要終端廠商在內容端不斷突破。

而介于BB和真AR之間的技術方案，像ARknovv A1，它兼顧了現階段各類產品的優點，或者也可以說，它是向現階段的產業鏈和消費者去“妥協”的產物。

無論哪種方案，在現階段，都只是廠商在輕薄、顯示效果和易用性這個不可能三角之上，去做平衡的產物，區別只是往哪個角度去偏移而已。

（“未來可期”）

小P期待著在不久的未來，MicroLED顯示屏、光波導方案等硬件方案能夠快速地升級，同時，AR眼鏡的系統、軟件和搭載的AI都能有長足的進步。然后真正可以讓普通大眾使用的真AR眼鏡出現。那時候，或許才是AR眼鏡逐漸取代智能手機的開始。
